銘版：山北発電所

山北発電所

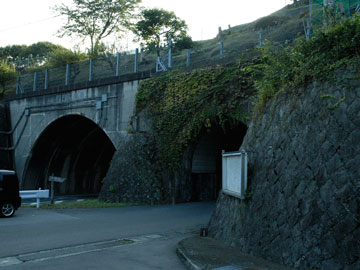

山北発電所の発電用水はJR御殿場線の谷峨駅付近にある酒匂川の取水口から導水路として山中を貫き、ここ山北発電所で使われます。
現在のようなボーリング機械のない大正時代に数kmに渡るトンネルを手掘りで施工した事実には驚かされます。この水利や地形と密接な関係を持つことが水力発電の魅力なのだと思います。

ここ山北発電所で使用した水は一旦酒匂川へ放水し合流しますが、すぐに役野（やくの）の水門で取水されます。合流というより交差といったほうがいいでしょうか。

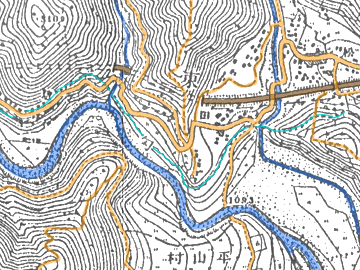

地図　（別窓で開きます）
↑山中を貫く導水路の様子がよくわかります。

送電線は安土線のみが接続し酒匂川線No.42へ接続します。

水量20.9m3/sec、有効落差39.87m、出力7000kw　

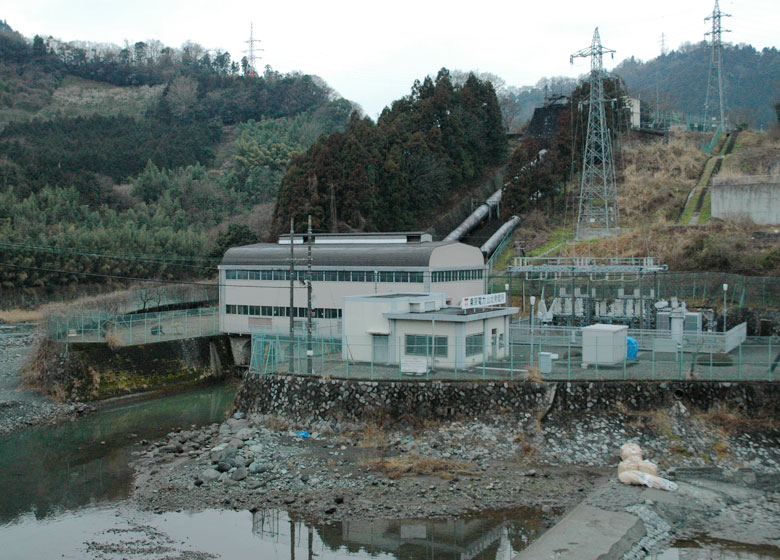

山北発電所全景

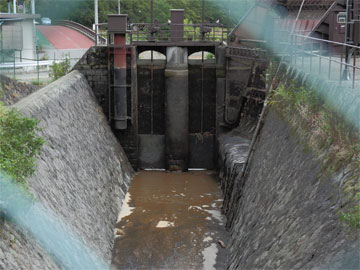

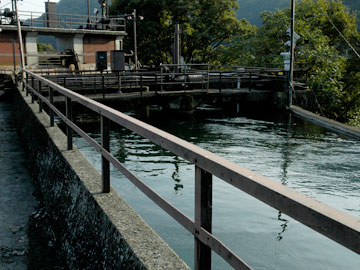

役野の取水口

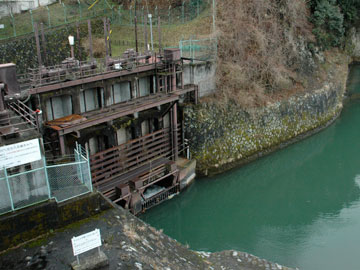

山北発電所から酒匂川へ一旦放水され、対岸の水門から取水されます。
河川を横断する形となります。

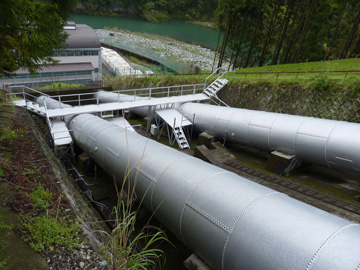

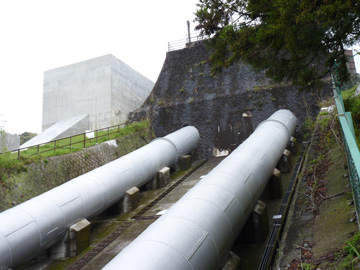

水圧鉄管

発電所脇は立ち入ることができるため、間近に観察できます。

水圧鉄管

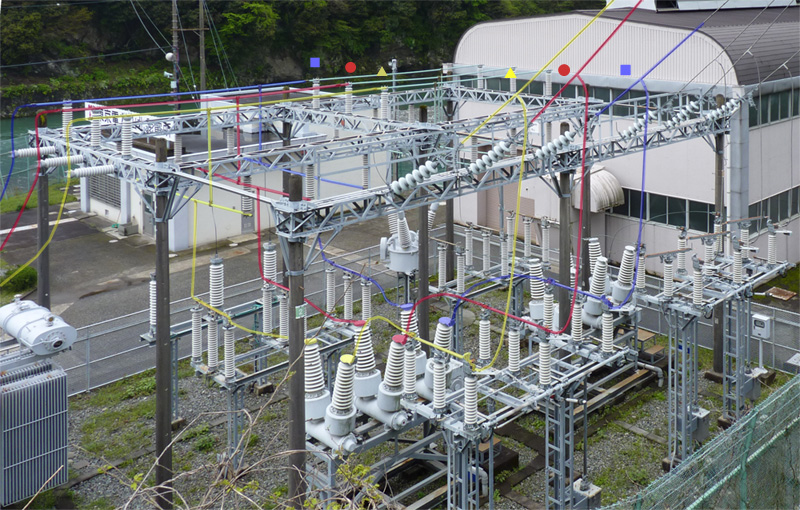

変電施設を俯瞰

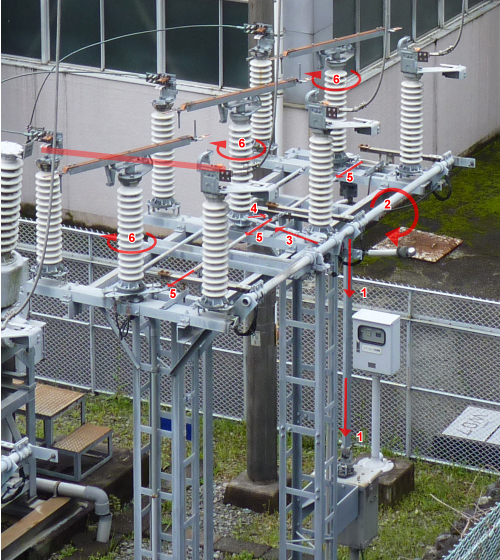

回路の短絡の様子が詳細に見て取れます。専門的にはラインスイッチいいます。
遠隔操作による装置の動きを示してみました。
番号１の下にあるボックスが遠隔操作により起動し、最終的に番号６の器械が時計回りに回転すると通電する仕組みです。

三相回路の観察

それぞれの回路を着色してみると、３本で１セットであることが明確にわかります。
同行して下さったSさんの解説によると、これら三相交流のうち上相を示す記号が赤で●、中相が白の▲、下相が黒また青の■とのことです。
これらの記号は各送電鉄塔にも表示されており、双眼鏡で観察すると見えてきます。

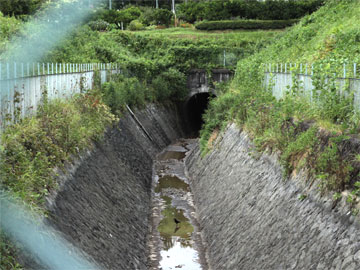

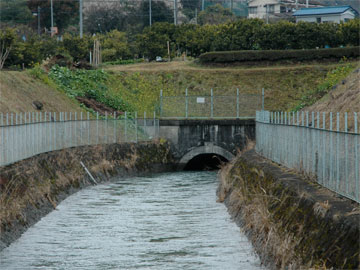

用水路下流側

役野の取水口

山北発電所から酒匂川へ一旦放水され、対岸の水門から取水されます。
河川を横断する形となります。

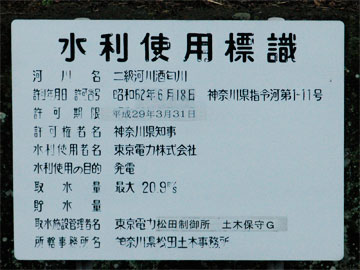

水利使用標識

河川名　二級河川酒匂川
許可年月日　許可番号　昭和62年 6月18日
　　神奈川県指令河第１-11号
許可期限　　　　　平成29年 3月31日
許可権者名　　　　神奈川県知事
水利使用者名　　　東京電力株式会社
水利使用の目的　　発電
取水量　　　　　　最大20.9m3/s
貯水量
取水施設管理者名　東京電力松田制御所　土木保守G
所轄事務所名　　　神奈川県松田土木事務所
